Formsprutning är en tillverkningsprocess som innebär att smält material sprutas in i en formhålighet under högt tryck. Materialet kyls sedan och stelnar till formen av kaviteten, vilket ger en del eller produkt med en komplex form och precisionsdimensioner.
Formsprutning används för att producera ett brett utbud av produkter, allt från små komponenter som knappar och växlar till stora delar som fordonskarosser och medicinsk utrustning. Processen är särskilt väl lämpad för produktion av stora volymer, eftersom den möjliggör effektiv och konsekvent replikering av delar med minimalt avfall.
Hög produktionsvolym
Formsprutning är idealisk för produktionsserier med stora volymer. När formen väl har skapats kan den användas för att producera tusentals eller till och med miljontals identiska delar snabbt och effektivt. Detta gör formsprutning till ett ekonomiskt val för massproduktion.
Precision och repeterbarhet
Formsprutning producerar delar med hög precision och snäva toleranser. Användningen av automatiserade maskiner säkerställer att varje del tillverkas enligt samma specifikationer, vilket gör det möjligt att uppnå exakt repeterbarhet i produktionskörningar.
Mångsidighet
Formsprutning kan användas för att producera ett brett utbud av produkter, från enkla komponenter som knappar och växlar till komplexa delar som bilkarosser och medicinsk utrustning. Processen är lämplig för en mängd olika material, inklusive termoplaster, elastomerer och flytande silikoner.
Minskat avfall
Formsprutning genererar mindre avfall jämfört med andra tillverkningsprocesser. Eftersom materialet smälts och sprutas in i formen blir det väldigt lite materialavfall. Användningen av automatiserade maskiner minskar också arbetsavfallet, eftersom processen kan köras kontinuerligt utan behov av konstant övervakning.
Lägre kostnad per del
Kostnaden per del minskar i takt med att antalet producerade enheter ökar. Den höga initiala kostnaden för att installera verktyget kompenseras av den låga produktionskostnaden per enhet, vilket gör formsprutning till ett ekonomiskt val för produktionsserier med stora volymer.
Designflexibilitet
Formsprutning möjliggör en hög grad av designflexibilitet. Komplexa former och funktioner kan enkelt gjutas in i delen, vilket gör att designers kan skapa innovativa produkter med förbättrad funktionalitet.
Konsistens
Formsprutning ger konsekventa resultat, vilket säkerställer att varje del uppfyller samma kvalitetsstandarder. Detta är särskilt viktigt i industrier som medicin och flyg, där konsekvens och precision är avgörande.
Termoplastisk formsprutning
Detta är den vanligaste typen av formsprutning, där termoplastiska material smälts och sprutas in i formen. Termoplaster är material som kan mjukas upp av värme och härdas genom kylning, vilket gör att de enkelt kan formas till komplexa former. Vanliga termoplaster som används vid formsprutning inkluderar polyeten, polypropen och polystyren.
Termohärdande formsprutning
Till skillnad från termoplastiska material kan härdplaster inte smältas om när de har härdat. Vid värmehärdande formsprutning injiceras värmehärdande material i formen och värms sedan upp för att orsaka en kemisk reaktion som härdar materialet till sin slutliga form. Vanliga härdplastmaterial som används vid formsprutning inkluderar epoxi, fenol och silikon.
Micro formsprutning
Denna typ av formsprutning används för att producera mycket små delar, såsom mikrofluidiska enheter och miniatyrkomponenter för medicinska tillämpningar. Mikroformsprutning använder specialiserad utrustning för att noggrant gjuta delar med funktionsstorlekar som sträcker sig från några tiondels millimeter till flera millimeter.
Gasassisterad formsprutning (gasformsprutning, GIM)
Denna typ av formsprutning används för att tillverka ihåliga delar med tunna väggar. Vid gasassisterad formsprutning sprutas ett kärnmaterial in i formen, följt av en högtrycksgas som expanderar kärnmaterialet och skapar ett ihåligt inre. Denna process möjliggör tillverkning av lätta, hållbara delar med komplexa geometrier.
Multi-shot formsprutning
Denna typ av formsprutning används för att tillverka delar med flera färger, texturer eller material. Vid multi-shot formsprutning injiceras två eller flera material i formen i sekvens för att skapa en enda del med flera komponenter. Denna process kräver specialiserat maskineri och exakt timing för att säkerställa att materialen är ordentligt sammanfogade.
Övergjutning
Denna typ av formsprutning används för att tillverka delar med flera material som smälts samman under gjutningsprocessen. Övergjutning innebär att ett första material sprutas in i formen, följt av ett andra material som injiceras över det första materialet för att skapa en enda del med flera färger, texturer eller material.
Sätt in list
Denna typ av formsprutning används för att tillverka delar som kräver integrering av förformade metall- eller plastkomponenter. Vid insatsgjutning placeras insatsen i formen innan injektionsmaterialet injiceras, vilket smälter samman insatsen med det smälta materialet för att skapa en enda integrerad del.
Material för formsprutning
Formsprutning är en mångsidig tillverkningsprocess som kan användas för att gjuta ett brett utbud av material. De vanligaste materialen vid formsprutning är termoplastiska och härdbara polymerer, men andra material som metaller, kompositer och elastomerer kan också användas. Här är några av de mest använda materialen i formsprutning:
Polyeten (PE):Polyeten är en av de mest använda plasterna i formsprutning på grund av dess mångsidighet, seghet och låga kostnad. Den finns i olika kvaliteter, inklusive högdensitetspolyeten (HDPE) och lågdensitetspolyeten (LDPE), som kan skräddarsys för att möta specifika prestandakrav.
Polypropen (PP):Polypropen är ett populärt val för formsprutning på grund av dess höga smältpunkt, styvhet och kemikaliebeständighet. Det används ofta i förpackningar, medicinsk utrustning och bildelar.
Polyvinylklorid (PVC):Polyvinylklorid är en mycket använd plast som är känd för sin hållbarhet, kemikaliebeständighet och flamskydd. Det används ofta i rör- och slangapplikationer, såväl som i medicinsk utrustning och konsumentprodukter.
Polystyren (PS):Polystyren är en klar, styv plast som ofta används i livsmedelsförpackningar, engångsmuggar och tallrikar och CD-fodral. Det används också ofta i modelltillverkning och leksakstillverkning.
Akrylnitrilbutadienstyren (ABS): ABS är en populär teknisk plast som är känd för sin styrka, seghet och lätthet att bearbeta. Det används ofta i bildelar, elektroniska enheter och LEGO-klossar.
Polykarbonat (PC):Polykarbonat är en stark, transparent plast som ofta används i skyddsglasögon, skottsäkra fönster och LCD-skärmar. Det används också ofta i medicintekniska produkter och konsumentprodukter.
Värmehärdande polymerer:Värmehärdande polymerer, såsom fenoler och epoxi, är tvärbundna polymerer som inte kan smältas om när de har härdat. De används ofta i högpresterande applikationer som kräver värmebeständighet och kemisk tröghet.
Det finns många material som kan användas i formsprutning, alla med sina egna unika egenskaper och fördelar. Valet av material beror på applikationens specifika krav, inklusive önskade materialegenskaper, delkomplexitet och produktionsvolym.
Applicering av formsprutning
01.Fordonsindustrin
02. Medicinsk industri
03.Elektronikindustrin
04.Förpackningsindustrin
Formsprutning används ofta inom förpackningsindustrin för att producera ett brett utbud av behållare, flaskor och kapsyler. Formsprutning möjliggör tillverkning av anpassade former och storlekar, samt integrering av funktioner som trådar och handtag.
05.Konsumentvaruindustrin
06.Byggbranschen
07. Flygindustrin
Materialval
Det första steget i formsprutningsprocessen är att välja det material som ska användas för delen. Material som används i formsprutning inkluderar ett brett utbud av termoplaster och härdplaster, såsom polyeten, polypropen, PVC och ABS.
Formdesign och tillverkning
När materialet väl har valts är nästa steg att designa och tillverka formen. Formen är vanligtvis gjord av stål eller aluminium och består av två halvor som går samman för att bilda delens form. Formen innehåller funktioner som grindar, löpare och ejektorstift.
Maskininställning
Formen monteras sedan på formsprutningsmaskinen som består av en injektionsenhet och en spännenhet. Insprutningsenheten värmer och smälter materialet, medan klämenheten håller formen stängd under insprutningsprocessen.
Material uppvärmning
Materialet matas in i injektionsenheten, där det värms upp tills det når rätt smälttemperatur. Materialet trycksätts sedan och tvingas genom ett munstycke mot formen.
Injektion
När materialet kommer in i formen injiceras det under högt tryck och fyller formhålet. Materialet tar formen av kaviteten när det svalnar och stelnar.
Kyl
Efter att materialet har injicerats i formen måste det kylas och stelna innan delen kan tas bort. Detta görs vanligtvis genom att kylvätska cirkulerar genom formen.
Vräkning
När delen har kylts och stelnat, öppnas formen och delen kastas ut från formen av utstötarstiften.
Efterbehandling
Beroende på applikation kan delen kräva ytterligare efterbearbetningssteg, såsom trimning, borrning, målning eller montering.
Injektionsenhet
Injektionsenheten ansvarar för uppvärmning och insprutning av materialet i formen. Den består av en tratt, som håller råvaran, ett värmeband, som smälter materialet, och en fram- och återgående skruv, som sprutar in det smälta materialet i formen.
Spännenhet
Klämenheten ansvarar för att hålla formen stängd under insprutningsprocessen. Den består av en hydraulisk eller mekanisk klämma som applicerar tryck på formen för att hålla den ordentligt stängd.
Forma

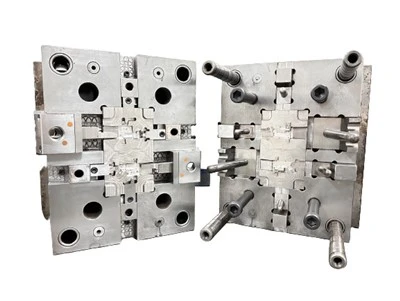

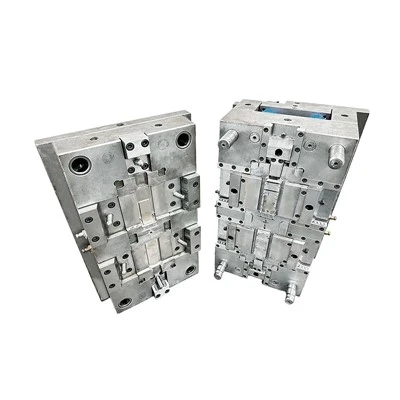

Formen är hjärtat i formsprutningsprocessen. Den är vanligtvis gjord av stål eller aluminium och består av två halvor som går samman för att bilda delens form. Formen innehåller funktioner som grindar, löpare och ejektorstift som används för att injicera och ta bort materialet.
Kylsystem
Kylsystemet är ansvarigt för att kyla det smälta materialet och stelna det i formen innan delen kastas ut. Den består vanligtvis av ett nätverk av vattenkanaler som cirkulerar kylvätska genom formen för att påskynda kylningsprocessen.
Kontrollsystem
Styrsystemet ansvarar för att styra hela formsprutningsprocessen. Den består av en programmerbar logisk styrenhet (PLC) som övervakar och styr insprutningsenheten, spännenheten och kylsystemet.
Materialmatningssystem
Materialmatningssystemet ansvarar för att leverera råvaran till injektionsenheten. Den består vanligtvis av en behållare som håller materialet och en matare som levererar materialet till värmebandet i injektionsenheten.
Ejektorsystem
Ejektorsystemet ansvarar för att ta bort den färdiga delen från formen efter att den har kylts och stelnat. Den består vanligtvis av ejektorstift som trycker ut delen ur formen när formen har öppnats.
Regelbunden rengöring
Rengör maskinen regelbundet för att ta bort damm, skräp och andra föroreningar som kan påverka dess prestanda. Var särskilt uppmärksam på insprutningsröret, skruvarna och andra rörliga delar, eftersom de kan slitas med tiden om de inte smörjs och rengörs ordentligt.
Smörjning
Smörj maskinens rörliga delar regelbundet för att minska friktionen och förhindra överdrivet slitage. Följ tillverkarens rekommendationer om vilken typ och mängd smörjmedel som ska användas.
Kontrollera och byt ut slitagekomponenter
Inspektera maskinen regelbundet för tecken på slitage, såsom sprickor, läckor och utslitna tätningar. Byt ut slitna komponenter omedelbart för att förhindra ytterligare skador och säkerställa att maskinen fungerar smidigt.
Kalibrering
Kalibrera maskinen regelbundet för att säkerställa att den körs med rätt inställningar. Detta är särskilt viktigt för maskiner som körs kontinuerligt, eftersom de kan glida över tiden och kräver justering för att bibehålla noggrannheten.
Underhållskontroller
Utför rutinmässiga underhållskontroller för att identifiera eventuella problem innan de blir stora problem. Kontrollera temperaturkontrollen, hydraulsystemet, elektriska komponenter och andra kritiska komponenter i maskinen.
Träning
Utbilda operatörer och underhållspersonal i hur man använder och underhåller maskinen korrekt. Korrekt träning kan hjälpa till att förebygga olyckor och skador och säkerställa att maskinen går på topp.
Dokumentation
Håll korrekta register över underhållsaktiviteter, inklusive datum, typ av underhåll som utförts, utbytta delar och eventuella problem som identifierats. Denna dokumentation kan hjälpa till att identifiera trender och potentiella problem och hjälpa till att planera framtida underhållsaktiviteter.
Identifiera dina behov
Det första steget i att välja en formsprutningsmaskin är att identifiera dina produktionskrav. Tänk på faktorer som storleken och komplexiteten hos de delar du behöver producera, produktionsvolymen och önskad produktionshastighet.
Maskintyp
Det finns två huvudtyper av formsprutningsmaskiner: hydrauliska och elektriska. Hydrauliska maskiner är i allmänhet billigare och erbjuder hög effekt och hastighet, medan elektriska maskiner erbjuder högre precision och snabbare cykeltider men är dyrare. Tänk på dina produktionskrav och budget för att bestämma den bästa maskintypen för dina behov.
Klämkraft
Maskinens klämkraft är en viktig faktor att ta hänsyn till, eftersom den bestämmer storleken och vikten på formen som kan användas. Se till att maskinens klämkraft är tillräcklig för att hantera formen och producera de nödvändiga delarna.
Injektionsenhet
Injektionsenheten ansvarar för smältning och insprutning av materialet i formen. Tänk på materialet du kommer att använda och välj en injektionsenhet som kan hantera det effektivt. Var också uppmärksam på skottkapaciteten, som bestämmer mängden material som kan injiceras i formen per cykel.
Maskinstorlek och layout
Maskinens storlek och layout kan påverka ditt produktionsutrymme och arbetsflöde. Mät det tillgängliga utrymmet i din anläggning och välj en maskin som passar bekvämt och möjliggör effektiv drift.
Automatisering
Tänk på vilken automatiseringsnivå du behöver för din produktionsprocess. Vissa maskiner erbjuder helautomatisk drift, vilket kan öka produktiviteten och minska arbetskostnaderna. Men mer automatisering innebär också en högre initial investeringskostnad.
Varumärke och service
Välj ett välrenommerat varumärke med en beprövad meritlista av kvalitet och tillförlitlighet. Tänk också på vilken servicenivå och support som tillverkaren tillhandahåller, inklusive underhålls- och reparationstjänster.
Kosta
Slutligen, överväg kostnaden för maskinen, med hänsyn till inte bara det ursprungliga inköpspriset utan även kostnaden för drift, underhåll och reparation. Utvärdera den totala ägandekostnaden och avgör om investeringen är motiverad utifrån dina produktionskrav och budget.
Hur formsprutning fungerar
Formsprutning är en mycket använd tillverkningsprocess för att tillverka delar i stora kvantiteter. Den är idealisk för att producera komplexa detaljer med fina detaljer som kräver höga toleranser. Här är en detaljerad förklaring av hur formsprutning fungerar:
Materialförberedelse:Det första steget i formsprutning är att förbereda materialet som ska formas. Materialet, vanligtvis plast, matas in i en behållare och matas sedan in i maskinens injektionsenhet, där det värms upp tills det når ett smält tillstånd.
Injektion:Det smälta materialet sprutas sedan in i en formhålighet genom ett munstycke placerat i änden av injektionsenheten. Formhåligheten skapas av två halvor av en form, känd som kärnan och kaviteten, som kommer samman under tryck för att skapa formen på den del som ska tillverkas.
Kyl:När det smälta materialet väl har injicerats i formhålan börjar det svalna och stelna. Detta uppnås vanligtvis genom att cirkulera kylvätska genom kanaler i formen. När materialet svalnar tar det formen av formhålan och stelnar för att skapa den önskade delen.
Vräkning:När materialet har svalnat fullständigt och härdat separeras formhalvorna och den färdiga delen kastas ut från formen av utstötningsstift placerade i formen.
Upprepa processen:Hela processen upprepas sedan, med nytt smält material som injiceras i formhåligheten för att skapa en annan del. Upprepningsfrekvensen beror på produktionskraven och hastigheten på formsprutningsmaskinen.
Formsprutning fungerar genom att värma och injicera smält material i en formhålighet under tryck, vilket gör att materialet kan anta formen av formen och skapa en färdig del. Processen är mycket effektiv och kan producera tusentals identiska delar på kort tid, vilket gör den idealisk för massproduktion av detaljer med komplexa former och höga toleranser.
Formsprutningsytan kan förbättras genom olika metoder. Ett sätt är att optimera formdesignen, vilket involverar korrekt öppning och ventilering för att minska förekomsten av tomrum och andra defekter som kan påverka ytfinishen negativt. Ett annat tillvägagångssätt är att applicera ett släppmedel på formytan för att förhindra att den formade delen fastnar och skapar en jämnare ytfinish. Materialvalet spelar också en avgörande roll för att förbättra ytfinishen; att välja ett material av högre kvalitet med bättre ytfinishegenskaper kan förbättra utseendet på den gjutna delen. Dessutom är det viktigt att kontrollera kylningshastigheter; en alltför snabb kylningshastighet kan orsaka skevhet och andra defekter, vilket leder till en mindre önskvärd ytfinish. Slutligen kan efterbearbetningstekniker såsom bearbetning, slipning eller polering av den gjutna delen efter att den har tagits bort från formen minska ytjämnheten och förbättra produktens övergripande estetik. Genom att implementera några eller alla av dessa tekniker kan ytfinishen hos en formsprutad del förbättras avsevärt, vilket resulterar i en slutprodukt av högre kvalitet.
